Jak lutować koraliki do lampy SMD?
Jak lutować chipy LED SMD_Metoda spawania diody LED SMD

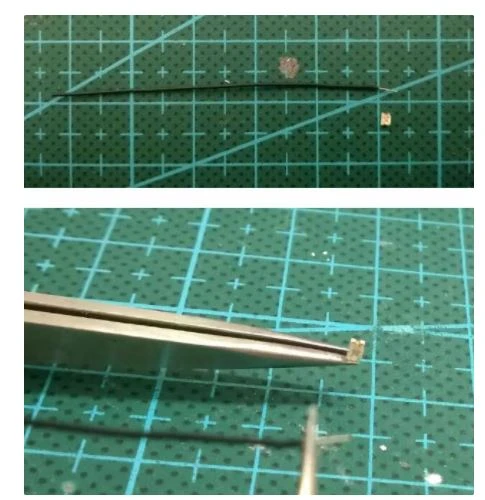

Użyj pęsety, aby zacisnąć łatę, zaciśnij metalową część 1 końca lub zacisk boczny, ale uważaj, aby nie naciskać na plastikową część oprawki lampy LED, ponieważ zmięknie i ściśnie się, gdy lutownica zostanie podgrzana. Zawsze będę pamiętać). Zielony koniec to biegun ujemny.

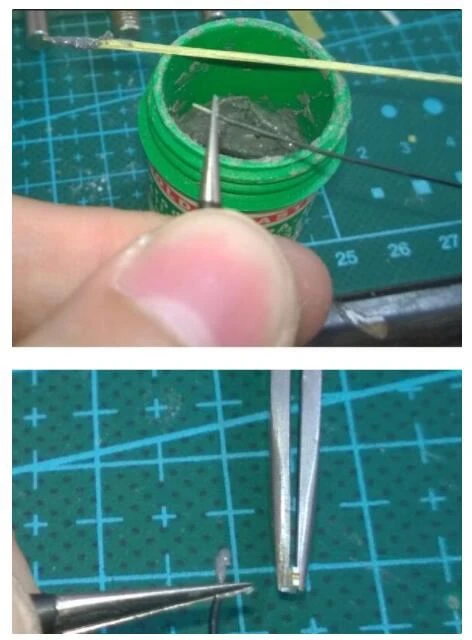

2. Nałóż niewielką ilość pasty cynowej na drut. Możesz zobaczyć zdjęcie, aby uzyskać więcej szczegółów. Jeśli masz większe doświadczenie, będziesz wiedział, ile jest odpowiednie.

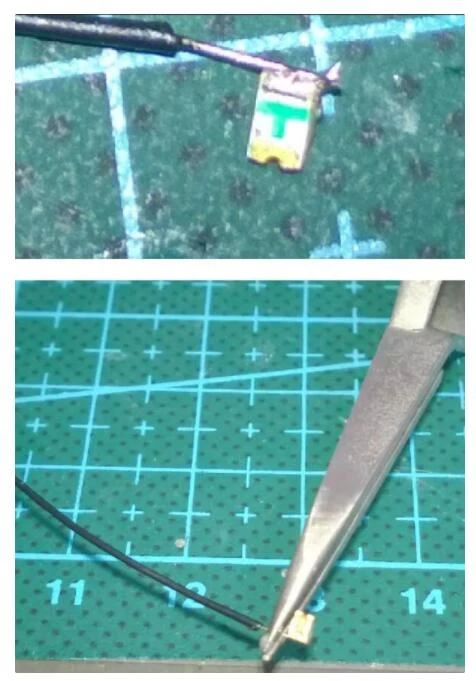

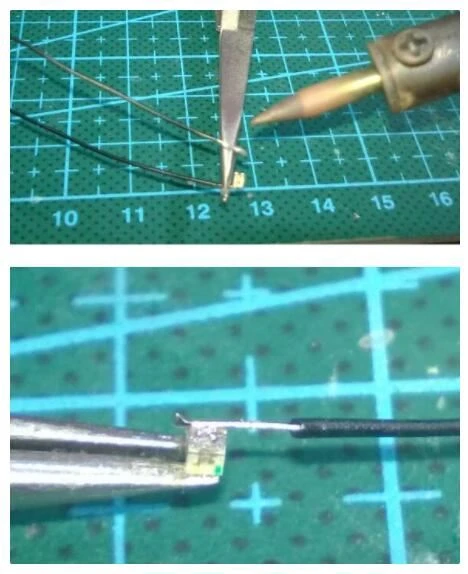

3. Drut lewy i prawy lutownica najpierw wytrzyj do czysta końcówkę lutownicy, a następnie przyłóż część drutu pastą lutowniczą do metalowej części sekcji LED, lekko postukaj lutownica. Nie czekaj zbyt długo, aby zobaczyć, że pasta lutownicza staje się błyszcząca Kształt metalu jest w porządku (uważaj, aby nie lutować na metalowym przedmiocie, ponieważ efekt rozpraszania ciepła jest lepszy, temperatura zgrzewania nie wzrośnie), jeśli nie jest pomyślnie, wytrzyj go do czysta i powtórz do kroku 2. (Więcej praktyki tutaj) Po lutowaniu użyj metalowej pęsety, aby rozproszyć ciepło i uważaj, aby go spalić.
4. Po lutowaniu, jak pokazano powyżej, zetrzyj nadmiar pasty cynowej i obróć ją na drugą stronę jako 234.

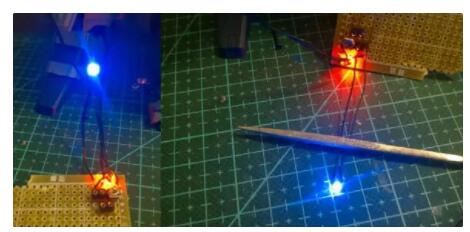

5. Gotowe, podłącz zasilanie, aby spróbować! Zaleca się zakup kilku płytek drukowanych w celu samodzielnego wykonania obwodu testowego.
Metoda lutowania koralików do lampy LED SMD
Jedno, spawanie ręczne
1. Zaleca się stosowanie lutowania rozpływowego w normalnych warunkach, a lutowania ręcznego tylko wtedy, gdy konieczna jest naprawa.
2. Maksymalna moc lutownicy elektrycznej używanej do lutowania ręcznego nie powinna przekraczać 30W, temperatura lutowania powinna być kontrolowana w granicach 300℃, a czas lutowania powinien być krótszy niż 3 sekundy.
3. Nie dotykaj końcówki lutownicy lutowniczej do żelu do lampy SMD LED, aby uniknąć uszkodzenia kulki lampy LED przez wysoką temperaturę.
4. Gdy szpilka jest podgrzana do 85 ℃ lub wyższej niż ta temperatura, nie można wcisnąć kulki lampy LED SMD, w przeciwnym razie złoty przewód zostanie łatwo odłączony.
2. Lutowanie rozpływowe
1. Szczytowa temperatura lutowania rozpływowego: 260 ℃ lub niższa od tej wartości (temperatura powierzchni kulki lampy).
2. Czas potrzebny do wzrostu temperatury powyżej 210°C: 30 sekund lub mniej.
3. Lutowanie rozpływowe wykonuje się zazwyczaj raz i nie więcej niż dwa razy.
4. Po lutowaniu rozpływowym kulki lampy LED muszą być schłodzone do temperatury pokojowej, zanim będą mogły dotknąć powierzchni żelu LED.
