30W 9V 3570 Smd Led do świateł samochodowych

Dioda smd 30W 9V 3570 do świateł samochodowych Dane techniczne:

Nazwa produktu	Dioda smd 30W 9V 3570 do świateł samochodowych
Numer części	GD-3570W650-3C2D0-S1E5P
Marka chipsów	China Sanan 55mil flip chip, 6 chipów na pokładzie z 3S2P
Wejście	9-10VDC z maks. prądem przewodzenia 3000 mA
Strumień	3000-3400lm przy 3000 mA
Wydajność oświetlenia	120-140 LPW przy 1600 mA
Kolor	Regular stock with 6000-7000K white, Ra>70
Moc	Maks. około 30 W przy obciążeniu prądu przewodzenia 3000 mA
Materiał opakowania	Podłoże ceramiczne ALN dla niższej odporności termicznej
Kąt oświetlenia	120 stopni z płaskim opakowaniem, bez silikonowej soczewki kopułkowej na górze
Marka i producent	GMLED, GMKJ
Gwarancja	4 lata
Usługa OEM	1. Dostępne części SKD; 2. Dostępna jest również usługa montażu aluminiowych płytek drukowanych LED.

Dlaczego w samochodowych diodach LED 3570 smd musimy używać odwracanych chipów eutektycznych zamiast zwykłych chipów połączonych złotym drutem?

Zastosowanie technologii eutektycznej typu flip-chip zamiast zwykłych chipów połączonych złotym drutem w samochodowych diodach LED SMD 3570 oferuje kilka kluczowych korzyści. Oto dlaczego preferowane są chipy eutektyczne typu flip-chip:

1. Ulepszone zarządzanie temperaturą

Konstrukcja typu flip-chip:Chip jest bezpośrednio związany z podłożem, co pozwala na krótsze ścieżki odprowadzania ciepła. Dzięki temu ciepło powstające podczas pracy jest skutecznie przekazywane do radiatora.

Wiązanie eutektyczne:Zapewnia doskonałą przewodność cieplną w porównaniu z żywicą epoksydową stosowaną w łączeniu złotym drutem, co ma kluczowe znaczenie w przypadku samochodowych diod LED dużej mocy.

2. Wyższa niezawodność

Eliminacja wiązań drutowych:Tradycyjne łączenie drutem złotym jest podatne na naprężenia mechaniczne i zmęczenie, szczególnie w trudnych warunkach motoryzacyjnych (wibracje, cykle temperaturowe). Konstrukcje typu flip-chip usuwają ten słaby punkt, co skutkuje wyższą trwałością.

Odporność na cykle termiczne:Technologia eutektyczna Flip-chip wytrzymuje bez degradacji częste wahania temperatury typowe w zastosowaniach motoryzacyjnych.

3. Ulepszona wydajność optyczna

Brak cieniowania przez przewody:Konstrukcje typu flip-chip eliminują łączenia przewodów, redukując efekty cieni i poprawiając równomierność i moc światła.

Ulepszona ekstrakcja światła:Struktury typu flip-chip umożliwiają bardziej efektywną emisję światła dzięki zoptymalizowanej geometrii.

4. Kompaktowa konstrukcja o dużej mocy

Flip chipy umożliwiają mniejsze i bardziej wydajne pakowanie, obsługując wyższe gęstości mocy. Ma to kluczowe znaczenie w zastosowaniach oświetlenia samochodowego, takich jak reflektory, gdzie potrzebne są kompaktowe źródła światła o dużej intensywności.

5. Efektywność kosztowa w zastosowaniach długoterminowych

Chociaż technologia eutektyczna typu flip-chip może wiązać się z wyższym kosztem początkowym, jej poprawiona wydajność, niezawodność i trwałość zmniejszają koszty konserwacji i wymiany w całym cyklu życia samochodowych diod LED.

Wniosek:

W przypadku diod LED SMD 3570 w zastosowaniach motoryzacyjnych chipy eutektyczne typu flip-chip zapewniają doskonałą wydajność pod względem zarządzania ciepłem, niezawodności i mocy optycznej. Korzyści te odpowiadają wysokim wymaganiom stawianym systemom oświetlenia samochodowego, co czyni je preferowanym wyborem.

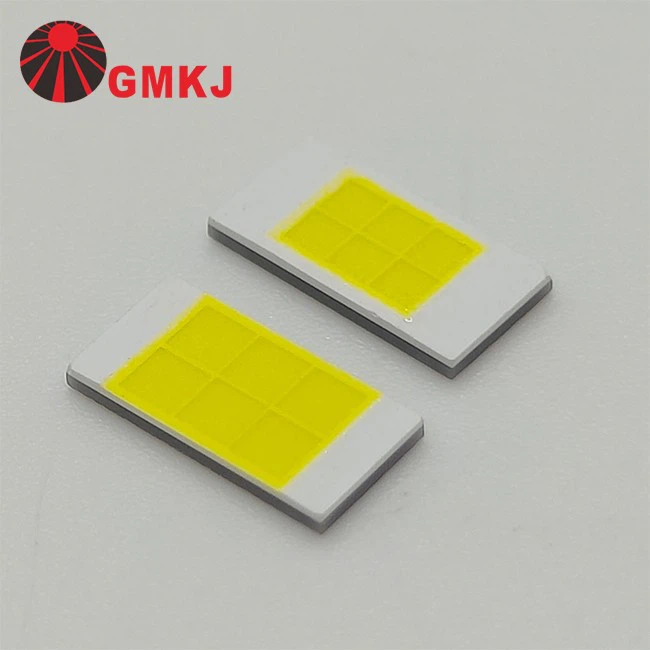

Dioda smd 30W 9V 3570 do świateł samochodowych Zdjęcie:



Dioda smd 30W 9V 3570 do świateł samochodowych Wymiary:



Dane techniczne diod LED 30W 9V 3570 smd do świateł samochodowych:



Parametr	Symbol	Warunki	Min	Śr.	Maks	Jednostki
Napięcie przewodzenia	VF	IF=1600mA	8.50	8.75	9.25	V
Połączenie oporu cieplnego z płytą	RΘJ-B	IF=1600mA	--	0.5	--	stopień /W
Strumień świetlny	Φv	IF=1600mA	1800	1950	2000	lm
Strumień świetlny	Φv	IF=3000mA	3000	--	3400	lm
Temperatura barwowa	CCT	IF=1600mA	5500	6500	7000	K
CRI	Ra	IF=1600mA	70	72	--	--
Prąd wsteczny	IR	VR=15V	−−	−−	10	μ A
Kąt widzenia	2Θ1/2	IF=1600mA	−−	120	−−	stopień
