Ceramiczna dioda LED SWIR SMD o 30 60 90 120 stopniach

Specyfikacje diod ceramicznych SWIR SMD stopnia 30 60 90 120:

Nazwa produktu	Ceramiczna dioda LED SWIR SMD o 30 60 90 120 stopniach
Numer części	GT-3535R1XX0-1CCX-G1D2M
Marka chipsów	Tajwan Epileds czy China Jingcheng
Wejście	0.8-1.6 V DC maks. 1000 mA
Moc promieniowania	100-500mw przy prądzie przewodzenia 700 mA, Różne długości fal SWIR mają różną moc optyczną przy prądzie przewodzenia 700 mA
Wydajność oświetlenia	Niewidzialne światło SWIR, nie ma wzmianki o LPW
Kolor	Arkusz danych z 1630-1650nm; Ale jesteśmy w stanie wykonać poniżej długości fali dla diod LED SWIR: 1000-1050nm 1060-1080nm 1200-1250nm 1300-1350nm 1400-1450nm 1500-1550nm 1570-1580nm 1630-1650nm
Moc	1-1,5 W przy mocy elektrycznej
Materiał opakowania	ALO Ceramika o wymiarach 3,5x3,5mm
Kąt oświetlenia	Kopułkowa soczewka silikonowa o poniższym kącie świecenia: 30 stopni 60 stopni 90 stopni 120 stopni
Marka i producent	GMLED, GMKJ
Gwarancja	4 lata
Usługa OEM	1. Dostępne części SKD; 2. Dostosowane płytki PCB LED o wymaganym rozmiarze są tutaj w porządku. 3. Możemy tutaj zamontować aluminiowe diody LED na płytkach PCB.

Na co powinniśmy zwrócić uwagę stosując diody SWIR z miękką silikonową soczewką?

W przypadku używania diod LED SWIR (krótkofalowych podczerwieni) z miękkimi silikonowymi soczewkami ważne jest, aby obchodzić się z nimi ostrożnie, aby uniknąć uszkodzenia ich delikatnych elementów. Poniżej znajdują się kluczowe punkty, na które należy zwrócić uwagę, szczególnie w odniesieniu do złotego drutu w delikatnej silikonowej soczewce:

1. Postępowanie podczas produkcji

Unikaj bezpośredniego nacisku:Miękka silikonowa soczewka może łatwo odkształcić się pod naciskiem, potencjalnie uszkadzając znajdujący się wewnątrz złoty drut. Unikaj naciskania lub ściskania obiektywu narzędziami lub palcami.

Użyj odpowiednich narzędzi:Zawsze używaj antystatycznej pęsety z miękką końcówką lub odkurzacza przeznaczonego do delikatnych elementów.

2. Proces montażu

Sprzęt typu pick-and-place:Jeśli używasz zautomatyzowanych maszyn, upewnij się, że sprzęt jest skalibrowany do obsługi miękkich soczewek silikonowych bez nadmiernej siły. Nieprawidłowe ustawienie lub wysokie ciśnienie zbierania mogą przebić soczewkę lub uszkodzić złoty drut.

Kontakt obiektywu:Unikaj kontaktu z ostrymi lub twardymi przedmiotami, które mogą przebić lub zarysować silikonową soczewkę.

3. Czynniki środowiskowe

Czyste środowisko pracy:Zanieczyszczenia, takie jak kurz lub inne zanieczyszczenia, mogą przylegać do powierzchni silikonowej, powodując zakłócenia optyczne lub uszkodzenia podczas czyszczenia. Upewnij się, że miejsce pracy jest czyste i kontrolowane.

Kontrola temperatury:Soczewki silikonowe mogą odkształcać się pod wpływem wysokich temperatur. Należy przestrzegać zalecanych przez producenta parametrów termicznych, zwłaszcza podczas procesów lutowania lub utwardzania.

4. Środki ostrożności podczas lutowania

Lutowanie rozpływowe:Nadmierne ciepło lub długotrwałe narażenie podczas lutowania rozpływowego może spowodować degradację materiału silikonowego lub wpłynąć na połączenie złotego drutu z chipem LED. Stosuj odpowiednio kontrolowany profil temperatury.

Lutowanie ręczne:Unikaj ogrzewania bezpośrednio na soczewkę. Zawsze lutuj tylko zaciski LED i zapewniaj wystarczający czas na ochłodzenie.

5. Kontrole jakości

Sprawdź po obsłudze:Sprawdź diody LED po każdym etapie produkcji, aby upewnić się, że złoty drut i soczewka pozostają nienaruszone. Poszukaj oznak deformacji, zadrapań lub uszkodzeń wewnętrznych.

Testy funkcjonalne:Wykonaj testy optyczne i elektryczne, aby upewnić się, że działanie diody LED nie uległo pogorszeniu.

6. Pakowanie i przechowywanie

Zapobiegaj kompresji:Przechowuj diody LED w sposób zapobiegający wywieraniu zewnętrznego nacisku lub ciężaru na soczewki. Używaj opakowań ochronnych, aby uniknąć uszkodzeń podczas transportu.

Unikaj ekspozycji na promieniowanie UV:Długotrwała ekspozycja na światło UV może spowodować uszkodzenie soczewki silikonowej. Przechowuj produkty w chłodnym, ciemnym i suchym miejscu.

7. Szkolenie dla personelu

Upewnij się, że wszyscy pracownicy produkcyjni zostali przeszkoleni w zakresie delikatnej natury diod LED SWIR z miękkimi silikonowymi soczewkami i są świadomi najlepszych praktyk w zakresie obsługi i przetwarzania.

Przestrzegając tych środków ostrożności, możesz zminimalizować ryzyko uszkodzenia złotego drutu i zapewnić niezawodność i wydajność diod LED SWIR z miękkimi silikonowymi soczewkami.

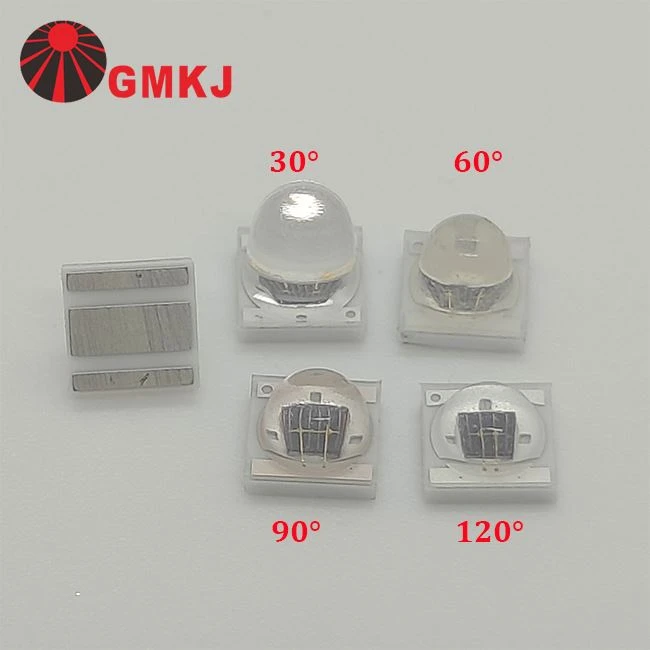

Ceramiczna dioda LED SWIR SMD o 30 60 90 120 stopniachZdjęcie:

Wymiary diody LED Ceramic SWIR SMD w stopniach 30 60 90 120:

Wymiary opakowania 30 stopni ↓	Wymiary opakowania 60 stopni ↓
Wymiary opakowania 90 stopni ↓	Wymiary opakowania 120 stopni ↓

Dane techniczne diody LED Ceramic SMD SMD firmy 30 60 90 120:

Poniższy wykres właśnie wymienił 1650nm 30 stopni. Jeśli potrzebujesz innej długości fali lub innego kąta świecenia, skontaktuj się z nami bezpośrednio.

Parametr	Symbol	Warunki	Min	Śr.	Maks	Jednostki
Napięcie przewodzenia	VF	IF=350mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Strumień promieniujący	Φe	IF=350mA	20		40	mW
	Φe	IF=700mA	40		60	mW
Szczytowa długość fali	λp	IF=350mA	1600		1650	nm
	λp	IF=700mA	1600		1650	nm
Współczynnik temperaturowy napięcia przewodzenia	∆VF/∆T	IF=350mA	−−	-2	−−	mV/stopień
Prąd wsteczny	IR	VR=1V	−−	−−	10	μ A
Kąt widzenia	2Θ1/2	IF=350mA	−−	30	−−	stopień
Połączenie oporu cieplnego z płytą	RΘJ-B	IF=350mA	--	6.5	--	stopień /W
