Dioda LED NIR 1200 nm do identyfikacji materiałów i detekcji spektralnej
| Numer części | GTY-3535R1200-1CC0-G1D2M |
|
Szczytowa długość fali |
1200-1250 nm |
| Tolerancja długości fali | ± 50nm (konfigurowalny) |
| Szerokość pasma widmowego (FWHM) | 50–70 nm |
| Moc promieniowania (mW) | 90-150 mW przy 350 mA |
| Napięcie przewodzenia (V) | 0.9-1.5v |
| Prąd przewodzenia (mA) | maks. 700MA |
| Kąt widzenia (stopień) | 30 stopni / 60 stopni / 90 stopni / 120 stopni |
| Typ opakowania | 3535 Ceramika |
| Struktura chipa | Duży chip zapewniający stabilną emisję |
| Odporność termiczna | 6.5-5 |
| Życie | Niezawodność klasy przemysłowej-w pracy ciągłej |
| Zdjęcie |
|
Wygląd opakowania LED 1200nm 3535 NIR
|
|
|
| Wiązka LED 1200nm 30/60/90/120 stopni | Pakiet ceramiczny 3535 zapewniający efektywne odprowadzanie ciepła |
Moduł LED 1200nm 3535 NIR do systemów wykrywania materiałów
Zoptymalizowany sygnał widmowy 1200 nm do identyfikacji materiałów

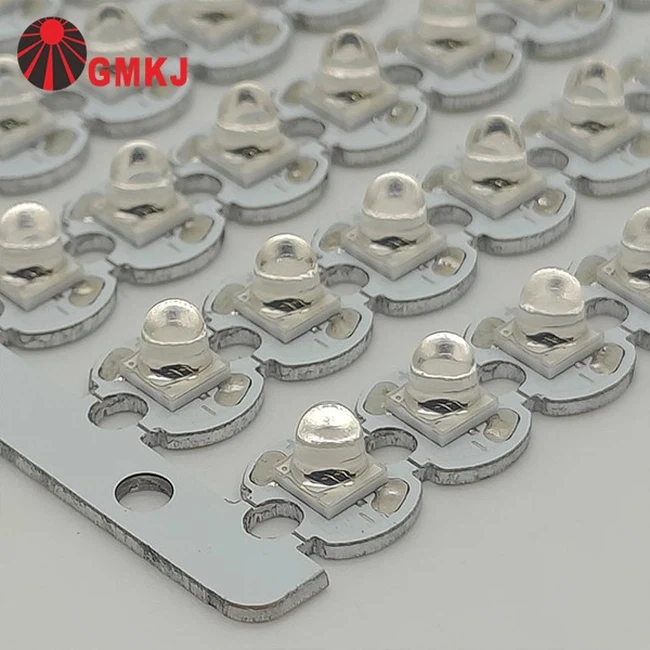

Tablica LED 3535 zamontowana na płytce drukowanej z aluminium/miedzi
Wymiary opakowania diody LED 1200nm 3535
Parametry elektryczne diody LED 1200nm 3535 NIR
Poniższe dane elektryczne odzwierciedlają typowe warunki pracy diody LED NIR 1200nm 3535,
wspieranie stabilnej wydajności w-systemach detekcji widmowej.
|
Parametr |
Symbol |
Warunki |
Min |
Śr. |
Maks |
Jednostki |
| Napięcie przewodzenia (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Połączenie oporu cieplnego z płytą (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
stopień /W |
|
Wyjście promieniowania (光功率) |
Φe |
IF=700mA |
200 |
-- |
400 |
mW |
|
Szczytowa długość fali (峰值波长) |
λp |
IF=700mA |
1200 |
-- |
1250 |
nm |
|
Współczynnik temperaturowy napięcia przewodzenia (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/stopień |
|
Prąd wsteczny (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Kąt widzenia [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Stopień |
| Te właściwości elektryczne zapewniają stałą moc wyjściową wymaganą do różnicowania materiałów i analizy odpowiedzi widmowej. |
Zastosowania diod LED NIR 1200 nm w sortowaniu i analizie spektralnej
W przemysłowych systemach kontroli i sortowania dokładna identyfikacja materiału zależy od doboru odpowiedniej długości fali NIR.
Przy długości fali około 1200 nm różne materiały, takie jak tworzywa sztuczne i substancje organiczne, wykazują odmienne właściwości absorpcyjne, dzięki czemu ta długość fali nadaje się do zadań związanych z klasyfikacją i wykrywaniem.
Typowe zastosowania obejmują:
Sortowanie materiałów w systemach recyklingu
Kontrola żywności na podstawie różnic w składzie
Systemy widzenia maszynowego wymagające kontrastu NIR
Przemysłowa kontrola i wykrywanie jakości
Dostępne jest niestandardowe dopasowanie długości fali i konfiguracja diod LED, aby spełnić określone wymagania aplikacji.
Arkusz danych na tej stronie zawiera szczegółowe informacje techniczne dotyczące diody LED NIR 1200nm 3535.
W celu komunikacji dotyczącej projektu możesz także skontaktować się z naszym zespołem ds. aplikacji pod adresem:
gmkj06@gmleds.com
